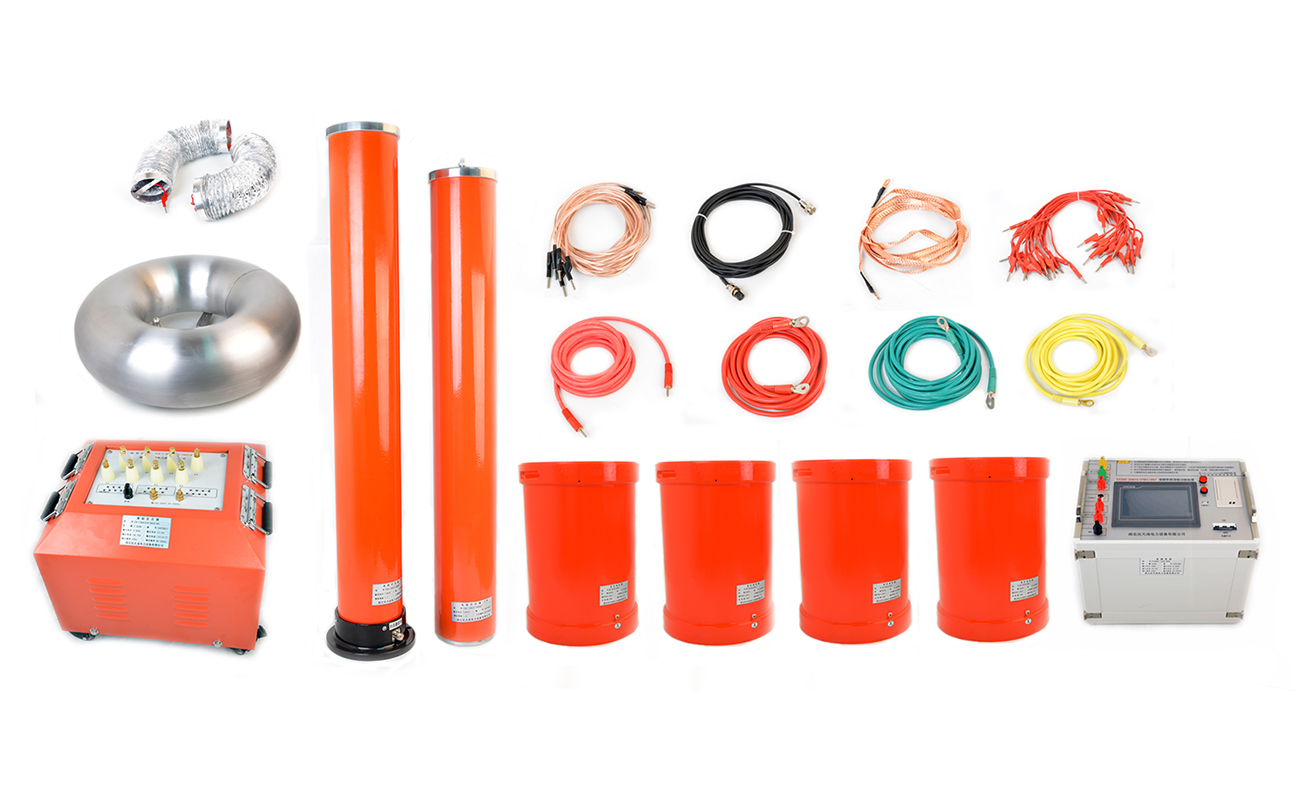

一、工作基本原理
變頻串聯諧振試驗裝置的核心工作原理，是通過采用頻率可調節（30--300Hz）的串聯諧振試驗設備，與被試品電容構成串聯諧振回路，利用回路諧振特性產生符合試驗標準的交流試驗電壓，從而實現對被試品的絕緣性能檢測。
二、產品特征
1.電源容量需求顯著降低：試驗所需電源功率僅為試驗容量的1/Q（Q為系統品質因數），大幅節約現場供電資源，降低試驗成本。
2.便攜性優異：設備整體體積小、重量輕，相較于普通試驗裝置，其體積和重量通常僅為后者的1/3-1/5，便于現場搬運、安裝及調試。
3.輸出波形純凈，試驗安全性高：諧振電源的調頻模塊及功率元件均采用日本進口優質元器件，搭配專用諧振式濾波電路，可有效改善輸出電壓波形畸變，獲得正弦度優良的試驗電壓，能有效規避諧波峰值導致的被試品誤擊穿問題，保障試驗過程安全可靠。
4.操作便捷，運行穩定：變頻電源具備完善的保護功能，運行穩定性強；支持全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）及半自動（自動調諧+手動升壓、手動調諧+自動升壓）三種工作模式，可根據現場試驗需求任意切換；采用單相220V或三相380V電源供電，適配現場多樣化取電需求，操作便捷高效。
5.配置靈活，擴展能力強：諧振電抗器采用多只積木式組合設計，可根據試驗需求實現串聯、并聯靈活組合，能夠適配多種規格被試品的試驗要求，極大提升了設備的現場適用性和擴展能力。
6.智能化程度高，數據管理便捷：配備大屏幕觸摸LED液晶彩屏，支持外接鼠標操作，可直接完成各類試驗參數的設置；試驗結果可實現保存、打印、上傳及回查等功能，便于試驗數據的歸檔、分析及追溯。
三、技術參數
額定輸出電壓：0～130 kV (有效值)及以下
輸出頻率：20～300Hz
諧振電壓波形：正弦波，波形畸變率≤1%
滿負載工作時間：連續工作60min
系統品質因數：最大負載下≥20
頻率調節細度：0.1Hz，頻率不穩定度≤0.01%
工作電源：單相220V或三相380V±10%，工頻50Hz±5%
